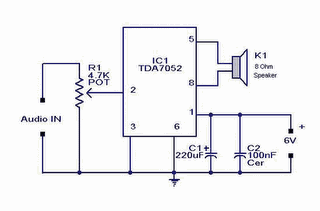

Rangkaian Mini Amplifier ini adalah rangkaian penguat audio sederhana dan murah yang cocok untuk radio saku kecil dan gadget lainnya. Rangkaian audio amplifier portabel ini didasarkan pada semikonduktor IC TDA7052. Rangkaian ini bahkan dapat dijalankan dari batere cell.
IC TDA7052 adalah penguat output mono yang datang dalam paket DI Package (DIP). Perangkat ini terutama dirancang untuk dioperasikan dengan baterai. Fitur dari TDA 7052 meliputi, tidak ada komponen eksternal diperlukan, tidak ada suara klik switch-on atau switch-off , stabilitas keseluruhan bagus, sangat rendah konsumsi daya (4mA arus diam), rendah THD, tidak memerlukan lempeng pendingin dan hubungan arus pendek.
Keuntungan dari TDA 7052 adalah tetap secara internal pada 40 dB. . Untuk mengimbangi pengurangan daya output karena pasokan tegangan rendah TDA7052 menggunakan prinsip Bridge-Tied Load (BTL) yang dapat memberikan output sekitar 1 sampai 2 W RMS (THD = 10%) menjadi beban 8 Ohm dengan power supply dari 6 V.
Rangkaian potensiometer dapat digunakan untuk mengontrol volume C1 dan C2. Kapasitor dimaksudkan untuk menyaring supplyvoltage jika baterai eliminator digunakan sebagai sumber operasi. Untuk pasokan menggunakan batere, C1 dan C2 tidak diperlukan.
