Rangkaian Remote Kontrol Infra Merah Sederhana - Dengan menggunakan NE 555 dan LM 567 kita dapat membuat sistem remote control infra merah . Remote control ini bekerja berdasarkan pembacaan frekuensi sinyal yang dikirim, sehingga frekuensi sinyal transmitter harus sama dengan frekuensi menerima. Frekuensi remote control pada pemancar ditentukan dengan nilai R1 dan C1 berdasarkan persamaan berikut:

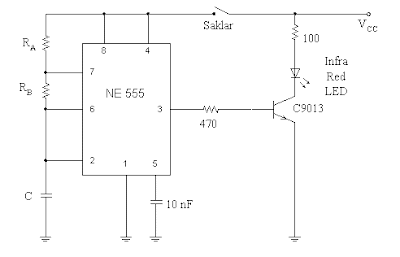

Skema Rangkaian Remote Control Transmitter
Seperti disebutkan di atas, penerima remote control harus mempunyai frekuensi yang sama dengan frekuensi yang dikirimkan oleh rangkain transmitter. Frekuensi rangkaian penerima ini dapat ditentukan dengan persamaan berikut:

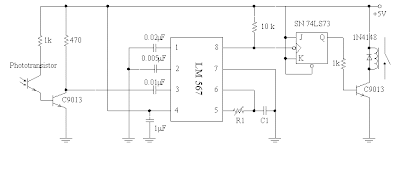

Skema Rangkaian penerima Remote Control
Untuk mempermudah proses tunning, R1 pada bagian penerima remote control di pasang variabel resistor (VR). sedangkan pada transmitter bernilaai konstan (resisitor tetep/biasa). Jika rangkaian remote control telah selasia di rakit, untuk mengetahui apakah rangkaian bekerja dengan baik, langkah pertama yang harus dilakukan adalah melakukan tunning, dengan cara pemancar dihidupkan terus menerus, sedangkan R1 diatur sehingga penerima dapat mendeteksi sinyal transmitter.
Jika proses tuning berhasil, relay pada penerima romote control akan berpindah posisi (nye-tek), saat hal tersebut sudah terjadi berarti rangkaian remote control sudah bekerja dengan baik. untuk berikutnya dapat di coba menekan saklar pada remote control pada bagian pengirim (transmitter). seharusnya saat saklar tersebut di tekan kedaan relay pada bagian penerima remote akan berpindah kutup (nye-tek).
